螺纹极限尺寸计算

      不同类型的螺纹有不同的极限尺寸标准，一般按照国家标准或行业标准制定。螺纹极限尺寸的确定需要考虑多种因素，包括螺纹的精度等级、公差等级、连接性能和制造工艺等因素。因此，为了保证螺纹的质量，必须按照标准规定的公差范围制造和测量螺纹，以确保螺纹的极限尺寸在规定的范围内。

一、公制螺纹

      1.1、以公制螺纹为例，通常的极限尺寸规定如下：

      上限尺寸：公差最大值，即允许的最大尺寸；

      下限尺寸：公差最小值，即允许的最小尺寸。

      在螺纹的制造和使用过程中，要严格控制螺纹的尺寸和公差，以确保螺纹的互换性和连接的可靠性。

      1.2、公制用于查询直径范围为M1～M300mm，牙纹角为60°；

      1.3、螺纹公差带为4H、5H、6H、7H、6G、4h、6h、6g、6f和6e的常用普通螺纹的不同牙距大、中、小径值的极限尺寸。螺纹量规无法正常通过时，可查询尺寸参数。

      1.4、内螺纹：D：内螺纹大径；D₂：内螺纹中径；D₁：内螺纹小径；P：螺距

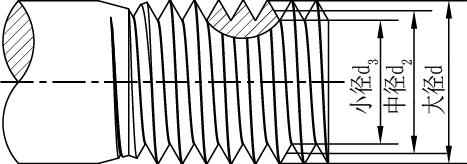

      1.5、外螺纹：：d：外螺纹大径；d₂：外螺纹中径；；d₃：外螺纹小径；P：螺距

二、美制螺纹

      2.1、美制的普通螺纹极限尺寸一般按照美国国家标准制定，常用的有UNC、UNF、UNS等类型，其极限尺寸规定如下：

      UNC（Unified National Coarse Thread）：上限尺寸为基本直径加公差，下限尺寸为基本直径减公差；

      UNF（Unified National Fine Thread）：上限尺寸为基本直径加公差，下限尺寸为基本直径减公差；

      UNS（Unified National Special Thread）：上限尺寸为基本直径加公差，下限尺寸为基本直径减公差。

      这些规定都是按照国际标准或美国国家标准制定的，以确保螺纹制造和使用的互换性和可靠性。

      2.2、美制用于查询直径范围为0#～6in，牙纹角度为60°；统一螺纹公差带为2A、2B、3A和3B的常用统一螺纹的不同牙距大、中、小径值的极限尺寸。螺纹量规无法正常通过时，可查询尺寸参数。

      2.3、内螺纹：D：内螺纹的基本大径；D₂：内螺纹的基本中径；D₁：内螺纹的基本小径；P：螺距

      2.4、外螺纹： d：外螺纹的基本大径；d₂：外螺纹的基本中径；d₃：外螺纹的基本小径；P：螺距
