十字槽造型尺寸不明白请教？

￥2

189****9486

回答 0

发帖 1

关注者 0

发布于2024-11-27 14:49:57 364浏览 5回答

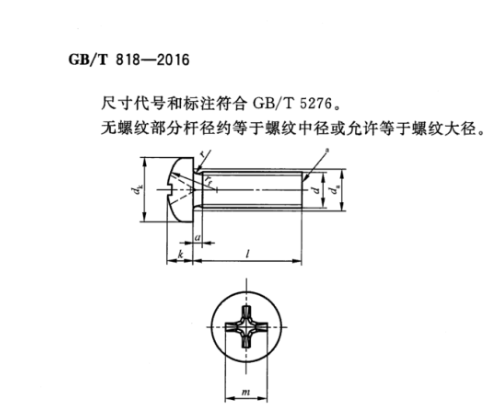

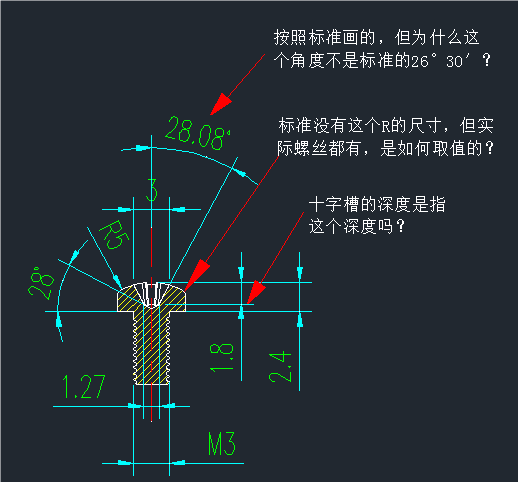

按照GBT818画的十字槽，但角度和GBT944.1的那个26°30′不符，请大家帮我看看是什么原因？

我要回答

全部回答

娟

回答 3

发帖 14

关注者 4

2024-11-27 20:55:37

怎么会没有r角尺寸？不是看标准了哇，标准上能不标深度位置？

赞同回复

AI助手的回答供参考

回答 1309

发帖 0

关注者 159

2024-11-27 14:50:31

针对您提到的十字槽造型尺寸问题，特别是关于角度与GBT944.1中规定的26°30′（即26°+30′=26°+0.5°=26.5°，但在许多情况下，这种小角度可能会以分或更精确的形式给出，以避免四舍五入带来的误差，因此26°30′可能是一个更精确的表达）不符的情况，以下是一些可能的原因和解释： ### 一、标准理解与应用 1. **标准差异**： - GBT818可能并非直接针对十字槽造型尺寸的标准，而是关于精密铸件尺寸偏差与表面粗糙度的标准。因此，在按照GBT818绘制十字槽时，可能并未准确捕捉到与十字槽角度相关的具体规定。 - GBT944.1则是专门针对螺钉用十字槽的标准，其中详细规定了十字槽的型式、尺寸和角度等参数。 2. **角度测量与标注**： - 在绘制十字槽时，角度的测量和标注可能受到多种因素的影响，如绘图工具的精度、测量方法的准确性以及绘图者的经验等。 - 如果绘图时使用的工具或方法不够精确，或者对标准的理解存在偏差，都可能导致绘制出的十字槽角度与标准规定不符。 ### 二、绘图与制造误差 1. **绘图误差**： - 在绘图过程中，由于人为因素或软件工具的局限性，可能存在一定的误差。 - 这些误差可能包括线条的不准确、角度的偏差以及尺寸的误标等。 2. **制造误差**： - 在制造过程中，由于工艺条件、设备精度以及材料性质等因素的限制，也可能导致实际制造出的十字槽角度与设计要求存在偏差。 ### 三、建议与解决方案 1. **核对标准**： - 在绘制十字槽之前，应仔细核对GBT944.1中关于十字槽角度的具体规定，确保理解正确并准确应用。 2. **提高绘图精度**： - 使用高精度的绘图工具和软件，确保线条的准确性和角度的精确性。 - 在绘图过程中，注意遵循标准的绘图方法和步骤，以减少人为误差。 3. **加强质量控制**： - 在制造过程中，加强质量控制和检测，确保实际制造出的十字槽角度符合设计要求。 - 可以采用专业的测量工具和方法来检测十字槽的角度，如使用角度测量仪或投影仪等。 4. **咨询专业人士**： - 如果在绘图或制造过程中遇到难以解决的问题，可以咨询具有相关经验和专业知识的专业人士或机构，以获取更准确的指导和帮助。综上所述，导致您绘制的十字槽角度与GBT944.1中规定的26°30′不符的原因可能涉及标准理解与应用、绘图与制造误差等多个方面。建议您仔细核对标准、提高绘图精度、加强质量控制并咨询专业人士以解决问题。

赞同回复
