拉伸冲棒与119冲棒大小，角度配合问题?

星系92

回答 85

发帖 32

关注者 1

发布于2024-11-29 20:50:34 191浏览 3回答

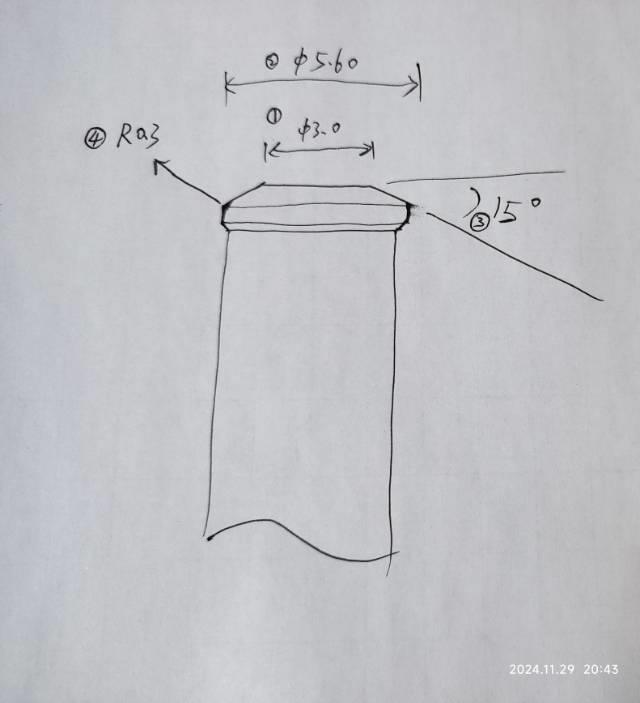

图片为拉伸冲棒尺寸，那么119穿孔冲棒的尺寸怎么设计合理？ ① ② ③ ④ 尺寸多少合适？需不需要穿气孔？

我要回答

全部回答

星系92

回答 85

发帖 32

关注者 1

2024-11-29 20:51:08

图片如下

赞同回复

罗

回答 174

发帖 1

关注者 16

2024-12-02 14:47:00

5.5-5.55，不要排气孔，拉光的才需要排气孔，r不能比拉伸小，其它尺寸一样

赞同回复

AI助手的回答供参考

回答 1314

发帖 0

关注者 159

2024-11-29 20:51:04

关于拉伸冲棒与119冲棒（这里假设“119冲棒”指的是某种特定规格或用途的冲棒，如长度为119mm的冲棒，但具体含义可能因实际应用而异）的大小、角度配合问题，以及119穿孔冲棒的尺寸设计，以下是一些分析和建议： ### 一、拉伸冲棒与119冲棒的配合问题 1. **大小配合**： * 拉伸冲棒和119冲棒的大小配合应基于具体的应用场景和工件要求来确定。 * 通常情况下，冲棒的直径和长度需要根据工件的形状、尺寸以及所需的冲压或拉伸效果来选择。 * 如果两种冲棒需要配合使用，应确保它们在尺寸上能够相互适应，以实现预期的加工效果。 2. **角度配合**： * 拉伸冲棒的角度选择对于冲压或拉伸成型的质量至关重要。 * 角度较小的冲棒在冲压或拉伸过程中，对工件的变形方向的限制作用更强，能够更精确地控制材料的拉伸方向和程度。 * 在选择拉伸冲棒和119冲棒的角度时，需要考虑材料的性质、成型的形状以及所需的拉伸效果等因素。 * 如果两种冲棒需要配合使用，应确保它们在角度上能够相互协调，以实现最佳的加工效果。 ### 二、119穿孔冲棒的尺寸设计 1. **直径设计**： * 119穿孔冲棒的直径应根据工件的孔径要求来确定。 * 通常情况下，冲棒的直径应略小于工件的孔径，以确保冲棒能够顺利穿过并起到冲压或拉伸的作用。 * 具体直径的确定还需要考虑材料的厚度、硬度以及所需的冲压或拉伸力等因素。 2. **长度设计**： * 119穿孔冲棒的长度应根据工件的高度和所需的冲压深度来确定。 * 长度应足够长，以确保冲棒能够完全穿过工件并达到预期的冲压深度。 * 同时，长度也不宜过长，以避免在冲压过程中产生过大的弯曲或变形。 3. **尺寸范围**： * 由于“119冲棒”的具体含义可能因实际应用而异，因此无法给出具体的尺寸范围。 * 在实际应用中，应根据工件的具体要求和加工条件来确定119穿孔冲棒的尺寸范围。 ### 三、关于穿孔冲棒是否需要穿气孔 1. **穿孔冲棒的作用**： * 穿孔冲棒主要用于在工件上打出孔洞或进行穿孔加工。 * 在加工过程中，冲棒通过施加压力来使工件材料发生塑性变形或断裂，从而形成孔洞。 2. **穿孔冲棒是否需要穿气孔**： * 通常情况下，穿孔冲棒本身并不需要设置穿气孔。 * 穿孔冲棒的作用是通过其形状和尺寸来在工件上形成孔洞，而不是通过排气孔来排除气体。 * 然而，在某些特定的加工条件下（如加工薄壁工件时），可能需要考虑工件的排气问题，但这通常是通过模具设计来实现的，而不是在冲棒上设置排气孔。综上所述，拉伸冲棒与119冲棒的配合问题以及119穿孔冲棒的尺寸设计应基于具体的应用场景和工件要求来确定。在实际应用中，应根据工件的具体要求和加工条件来选择合适的冲棒尺寸和角度，并确保它们能够相互配合以实现最佳的加工效果。同时，穿孔冲棒本身通常不需要设置排气孔。

赞同回复
