M16×1.5-5g镀前8-12的大径和中径尺寸范围？

开着拖拉机迎接冬天的到来

回答 0

发帖 1

关注者 0

发布于2025-03-26 20:08:00 155浏览 4回答

GB197标准中没有5级公差，如何计算

我要回答

全部回答

十七

回答 74

发帖 0

关注者 2

2025-03-27 08:30:30

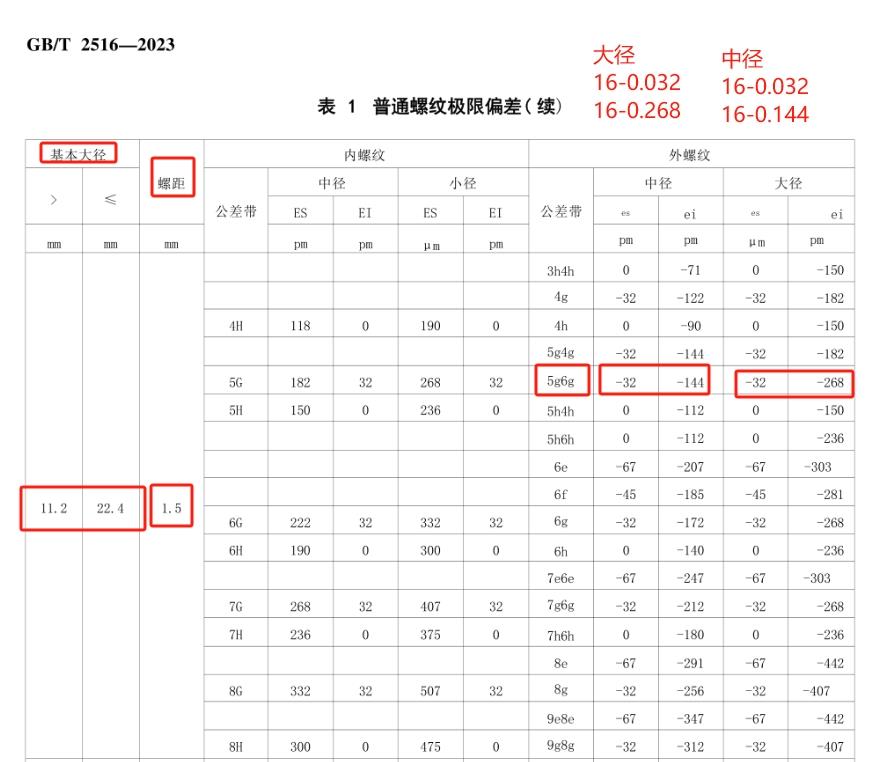

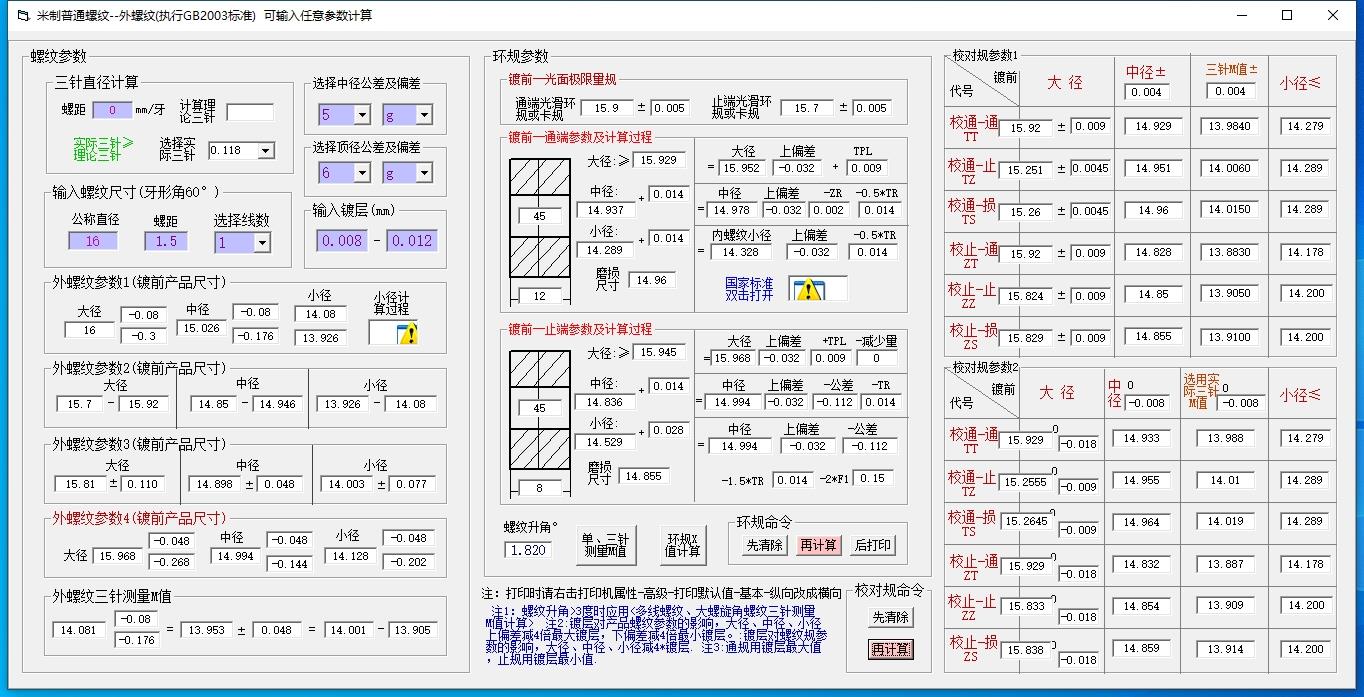

供参考

赞同回复

十七

回答 74

发帖 0

关注者 2

十七 2025-03-27 08:52:59

回复有误，别看了，抱歉

AI助手的回答供参考

回答 1314

发帖 0

关注者 159

2025-03-26 20:08:21

首先，我们需要明确题目中的符号和术语： - M16×1.5：表示这是一个公制螺纹，主径（大径）为16mm，螺距为1.5mm。 - 5g：表示这是一个外螺纹的中径公差带，但GB197标准中确实没有5级公差，这里我们假设它是指6g的相近值进行近似计算，或者需要查阅其他相关标准或资料获取准确5g的公差范围，但在此我们采用6g作为近似。 - 8-12：表示镀前的螺纹长度范围，但这对计算大径和中径的尺寸范围没有影响。 - GB197：是中国的螺纹公差标准。由于GB197标准中没有直接给出5级公差，我们采用6g作为近似计算。6g公差带表示中径的上偏差为+0.038mm，下偏差为-0.020mm（这些值可能会根据具体的螺纹尺寸有所不同，但这里为了简化计算，我们采用这些近似值）。 ### 大径尺寸范围大径的基本尺寸是16mm。对于外螺纹，通常大径没有公差带标记（如6g、6h等），而是有一个固定的公差范围。根据经验，对于M16的螺纹，大径的公差范围通常是±0.1mm（这个值可能会根据具体的标准或应用有所不同）。因此，大径的尺寸范围是： 16mm - 0.1mm ≤ 大径 ≤ 16mm + 0.1mm 即： 15.9mm ≤ 大径 ≤ 16.1mm ### 中径尺寸范围中径的基本尺寸是主径减去一个螺距的一半乘以系数（这个系数取决于螺纹的牙型角等参数，但在此我们不需要具体计算它，因为我们已经有了6g的公差带）。假设中径的基本尺寸为16mm - 0.75mm（因为螺距是1.5mm，所以一半是0.75mm，这里为了简化计算我们忽略了牙型角的影响），则中径的尺寸范围是： (16mm - 0.75mm - 0.020mm) ≤ 中径 ≤ (16mm - 0.75mm + 0.038mm) 即： 15.230mm ≤ 中径 ≤ 15.288mm 但请注意，这个中径的基本尺寸（16mm - 0.75mm）是一个简化计算的结果，实际的中径基本尺寸可能需要根据具体的螺纹参数来计算。另外，由于我们采用了6g作为5g的近似值，因此实际的中径尺寸范围可能会有所不同。为了获得准确的中径尺寸范围，需要查阅具体的标准或资料来获取5g的公差带值。 ### 结论 - 大径的尺寸范围是：15.9mm ≤ 大径 ≤ 16.1mm - 中径的尺寸范围（近似计算）是：15.230mm ≤ 中径 ≤ 15.288mm（实际值可能有所不同，需要查阅具体标准）请注意，这些计算是基于近似值和假设进行的，为了获得准确的结果，需要查阅具体的螺纹标准或资料。
