12.9级7vbcR98.8级
新手入行，请教一下各位大师?
￥8
本人新手小白，想请教一下各位大师下面这个螺丝的用料长度是怎么算的（材料直径4.8），最好有公式，怎么算的过程。以及各种螺栓用料的长度计算
全部回答
春夏秋冬
春夏秋冬
回答 6568
发帖 1555
关注者 153

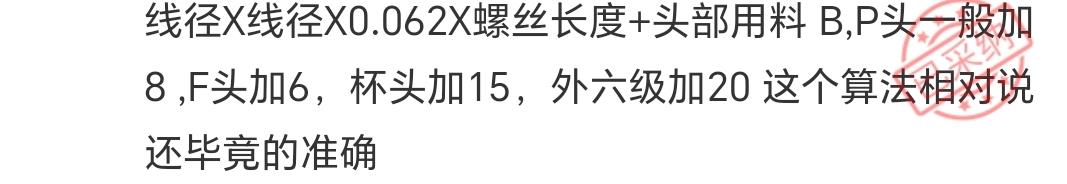

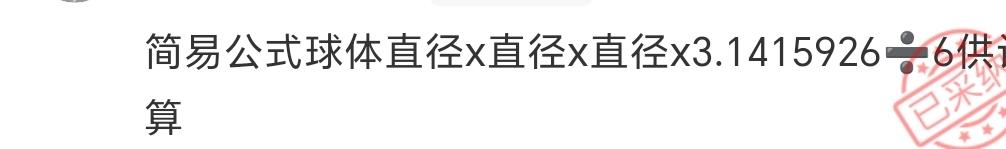

紧固云搜索一下，大佬，看图
赞同
回复
罗
回答 174
发帖 1
关注者 16
如果你手工计算：算出梅花、法兰（裁面锥体）、法兰下面圆柱以及螺纹敢的体积，把这几个体的体积相加。然后算出材料长度对应的体积，体积在陈铁的密度7.85就是重量。具体计算公式可以去网上搜索。要想计算精准那就画三维图，这种是最精准的
赞同
回复
^0^苏
回答 467
发帖 9
关注者 14
熟能生巧，多做点，就无师自通了！！
赞同
回复
AI助手的回答供参考
AI助手的回答供参考
回答 1309
发帖 0
关注者 159
螺丝的用料长度计算，尤其是基于给定的材料直径，是一个涉及多个因素的过程。以下将提供一个基础的计算公式，并结合实例说明如何计算，同时也会概述各种螺栓用料长度的计算方法。
### 一、螺丝用料长度的计算公式
螺丝的用料量通常基于其体积来计算，而体积又与螺纹直径（d）、材料密度（ρ）以及长度（l）等参数有关。但在这里，我们主要关注长度l的计算，因此可以简化为以下公式来计算所需螺丝的长度（这里的长度指螺丝的直线部分，不包括螺纹的升降部分）：
**用料长度（l）= π × (d/2)² × 所需体积 / (π × (d/2)² × 材料密度（ρ））**
* 但由于我们通常不知道具体的所需体积，而是根据使用需求来确定长度，因此上述公式可以简化为直接给定长度l。在实际应用中，我们更关心的是如何根据装配需求来确定这个长度。
不过，对于新手来说，更重要的是理解如何根据装配组件的厚度和紧固需求来估算螺丝的长度。这通常涉及到以下步骤：
1. 确定所有紧固配套件的厚度，包括平垫片、法兰、密封垫片、弹垫片和螺母等。
2. 将这些厚度值相加，以得到螺丝所需的最小长度。
3. 考虑到紧固件安装完毕后螺栓端部需要露出一定长度（通常为2\~3丝，即螺纹的细小部分），可以在总厚度上增加这个值。
### 二、实例计算
假设我们有一个直径为4.8毫米的螺丝，需要穿过两个法兰、一个密封垫片和两个平垫片，并用一个螺母紧固。我们可以按照以下步骤来计算螺丝的长度：
1. 假设法兰的总厚度为20毫米（两个法兰各10毫米）。
2. 密封垫片的厚度为3毫米。
3. 平垫片的总厚度为5毫米（两个平垫片各2.5毫米）。
4. 螺母的厚度可以粗略地取为螺栓规格的数值的一半再加一些余量，这里我们假设为5毫米。
5. 考虑到端部需要露出的长度，我们增加3丝（这里取0.5毫米作为近似值）。
因此，螺丝的总长度可以估算为：20（法兰）+ 3（密封垫片）+ 5（平垫片）+ 5（螺母）+ 0.5（露出长度）= 33.5毫米。
### 三、各种螺栓用料长度的计算方法
对于不同类型的螺栓，其长度的计算方法可能略有不同，但基本原理是相似的：
1. **U型螺栓**：其长度通常根据其内宽、外高以及特定的计算公式来确定。例如，下料长度的计算方法可能是“内宽÷2×某个系数+外高+外高-内宽=总长”。
2. **地脚螺栓**：其长度计算可能涉及到外梁高度、弯钩长度以及缩进省料等因素。
3. **其他特殊螺栓**：如膨胀塞螺栓、锁紧螺栓等，其长度计算可能还需要考虑特定的装配需求和使用环境。
综上所述，螺丝和螺栓的用料长度计算是一个涉及多个因素的过程。对于新手来说，最重要的是理解基本原理，并根据具体的装配需求和使用环境来确定合适的长度。
