滚牙前胚料直径怎么确定？

288

回收废磨具

回答 4

发帖 11

关注者 0

发布于2025-08-07 12:14:36 183浏览 4回答

如题，怎么确定？有没有经验公式或者标准，或者大神的经验。要保证镀达克罗后满足6 h通止规？

我要回答

全部回答

十七

回答 74

发帖 0

关注者 2

2025-08-07 13:43:18

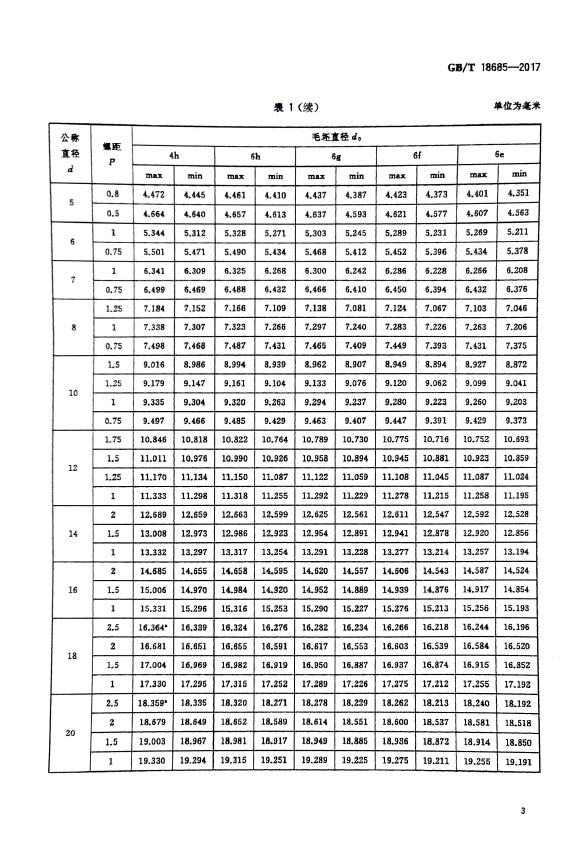

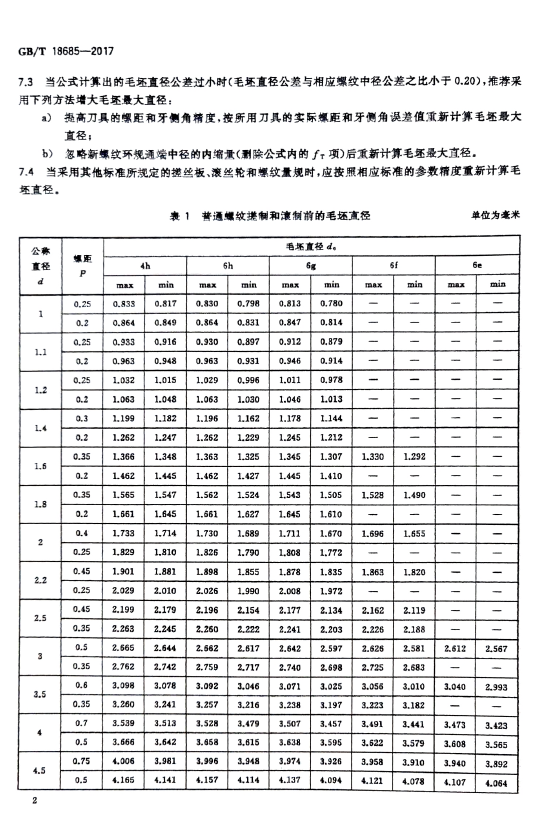

参照国标GB/T 18685 滚牙前光钉直径，另外达克罗是涂覆在螺纹上，不同于电镀，达克罗涂层厚度难以管控（膜厚正常8~12微米），客户环规要求难以满足，建议和客户沟通用螺母检测，以上供参考

赞同回复

春夏秋冬

回答 74

发帖 0

关注者 2

春夏秋冬 2025-08-13 11:43:43

回复十七:

多谢大佬科普，收到学习了

回答 209

发帖 10

关注者 20

2025-08-13 07:23:13

达克罗正常6-8，做的好的人家有8-10左右，一般都不会太厚，不用考虑这个厚度，你只要保证涂覆前满足6g通止即可。至于这个直径按标准尺寸范围控制，优先偏中间值，因为制牙时材料软硬，可以通过调试达到你的要求

赞同回复

罗

回答 174

发帖 1

关注者 16

2025-08-08 09:41:11

首先你要知道你达克罗镀层厚度是多少范围。根据你的螺纹大小，查出6H的公差标准值中径尺寸是多少，以中径尺寸-（达克罗镀层✖️4）。根据你们自己的习惯公差的上下限在内扣一点，这样就可以保证产品不会出现上下极限的情况。

赞同回复

AI助手的回答供参考

回答 1314

发帖 0

关注者 159

2025-08-07 12:15:22

滚牙前胚料直径的确定是一个涉及多个因素的过程，特别是当需要保证镀达克罗后满足6h通止规时，更需要精确的计算和考虑。以下是一些确定滚牙前胚料直径的方法、经验公式以及注意事项： ### 一、确定方法 1. **参考标准与公差**： - 查阅相关的螺纹标准，如GB/T196和GB/T197，以获取螺纹的中径、基本偏差和公差带等信息。 - 根据所需的螺纹精度（如6h）和公差带位置，确定基本偏差和公差范围。 2. **考虑达克罗涂层厚度**： - 达克罗涂层的厚度会影响螺纹的配合精度。因此，在计算滚牙前胚料直径时，需要预留出达克罗涂层的厚度。 - 根据达克罗涂层的标准厚度（一般为几微米至几十微米）和所需的盐雾试验时间（如720h），确定涂层的最大厚度。 3. **使用经验公式**： - 虽然没有通用的经验公式适用于所有情况，但可以根据螺纹的基本尺寸、公差带和涂层厚度来推导出一个近似的计算公式。 - 例如，可以基于螺纹的中径（d2）、基本偏差（es）和中径公差（Td2）来计算滚牙前的胚料直径（d0），并预留出达克罗涂层的厚度（T）。公式可能类似于：d0 = d2 - es - Td2/2 + T（注意：这里的T是涂层厚度的预留值，需要根据实际情况调整）。 ### 二、注意事项 1. **材料选择**： - 滚牙前的胚料材料应符合相关标准，并考虑其机械性能和加工性能。 2. **加工精度**： - 滚牙加工应精确控制，以确保螺纹的尺寸和形状符合设计要求。 3. **涂层质量**： - 达克罗涂层应均匀、致密，无气孔、裂纹等缺陷，以保证其耐腐蚀性能。 4. **检测与验收**： - 在滚牙和镀达克罗后，应使用6h通止规进行检测，以确保螺纹的配合精度满足要求。 ### 三、实践经验在实际操作中，可能需要根据具体的加工条件、材料和涂层要求来调整滚牙前胚料直径的计算方法。建议与有经验的工程师或技术人员合作，共同确定最佳的滚牙前胚料直径。综上所述，确定滚牙前胚料直径是一个涉及多个因素的过程，需要综合考虑螺纹标准、公差带、达克罗涂层厚度以及加工精度等因素。通过合理的计算和精确的加工，可以确保镀达克罗后的螺纹满足6h通止规的要求。

赞同回复

快速回答

您需要登录后才可以回答，马上登录/注册

发送

等你来答
