牙板几个小时就崩掉?

￥50

山山而川

回答 4

发帖 5

关注者 1

发布于2025-09-21 08:35:01 407浏览 12回答

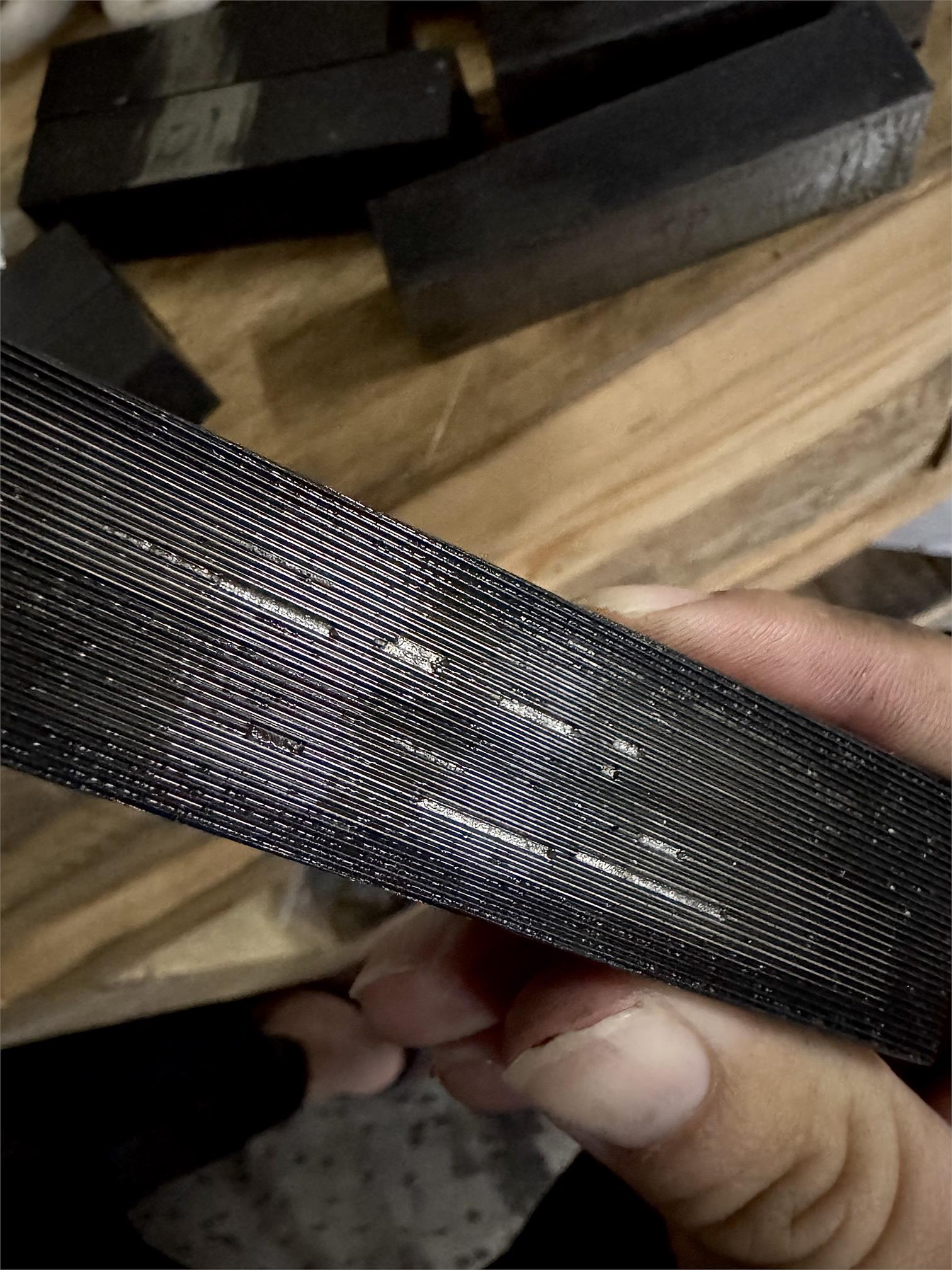

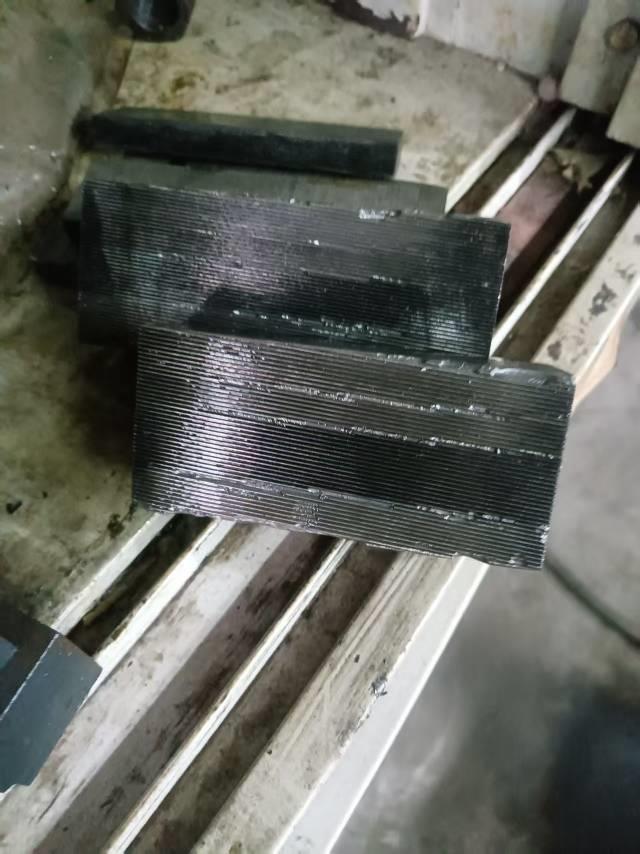

铁的 M6的机丝牙，光钉是Q195没退火的料，牙板是DC53的，机速180/分钟，最近牙板老是刚装上就崩掉，搓2小时就开始崩牙条了，搓6小时螺纹牙底花了，拿去打硬度 62度，以为是太硬了，发回厂家回火到58度，装上去还是一样2小时就开始崩牙条这就想不明白了，按道理硬度低韧性会更好更抗崩才对有经验的老鸟帮我看看分析分析是怎么回事，牙板对的装的没问题的

我要回答

全部回答

春夏秋冬

回答 6568

发帖 1555

关注者 153

2025-09-21 12:25:41

牙板还是以前的牙板。没有换？

赞同回复

山山而川

回答 6568

发帖 1555

关注者 153

山山而川 2025-09-21 12:48:52

回复春夏秋冬:

牙板换了厂家，同样规格同样dc53材质我就是想不明白，62度会崩回火到58度还是同样崩

查看全部评论(共4条)

^0^苏

回答 467

发帖 9

关注者 14

2025-09-22 10:51:52

那么普通的牙板如果调机之类的都没问题，就换过一个材料的搓丝板试试看！！DC53不行，就换H9的试试！！不然就用磨牙的试试看！可能铣牙的没那么好用！！

赞同回复

山山而川

回答 4

发帖 5

关注者 1

2025-09-21 08:35:48

好用的时候都是清清松松搓100多万

赞同回复

AI助手的回答供参考

回答 1309

发帖 0

关注者 159

2025-09-21 08:35:36

针对M6机丝牙板在搓丝过程中快速崩牙的问题，结合材料特性、工艺参数及行业经验，分析如下： ### **一、核心问题：硬度与韧性的矛盾** 1. **DC53材料特性** DC53是冷作模具钢，硬度通常在60-62HRC时具备最佳抗崩裂性能。回火至58HRC后，硬度降低但韧性提升有限，若材料本身存在冶炼缺陷（如杂质、碳化物偏析），韧性仍可能不足。 2. **硬度与韧性的平衡** 硬度降低虽能提升韧性，但若材料组织不均匀（如碳化物颗粒粗大、分布不均），局部应力集中会导致崩裂。回火后硬度58HRC仍崩牙，说明问题可能不在硬度值本身，而在材料内部质量。 ### **二、关键原因分析** #### **1. 材料问题** - **冶炼工艺缺陷** DC53若采用低质量冶炼工艺，纯净度差，有害杂质（如S、P）含量高，会导致材料脆性增加。碳化物偏析（如大块碳化物、网状分布）会割裂基体，降低抗崩裂性能。 - **原材料缺陷** Q195光钉未退火，表面可能存在氧化层、裂纹或硬度不均，搓丝时对牙板产生冲击，加速牙板崩裂。 #### **2. 热处理工艺缺陷** - **回火不充分** 回火温度580℃可能未完全消除淬火应力，组织中残余奥氏体较多。搓丝时切削阻力大，局部温度升高，残余奥氏体转变成未回火的马氏体，导致脆性增加。 - **淬火过热** 若淬火温度过高或冷却速度不当，组织晶粒粗大，碳化物在晶界聚集，形成半网状结构，降低材料韧性。 #### **3. 工艺参数问题** - **机速过高** 机速180转/分钟可能超出牙板承载能力。高速搓丝时，切削力波动大，牙板边缘受力不均，易产生裂纹。 - **润滑不足** 搓丝过程中若未使用冷却液或润滑剂，摩擦生热会导致牙板温度升高，材料软化，抗崩裂性能下降。 #### **4. 牙板设计问题** - **牙型设计不合理** 牙板牙长、牙深或修边角度设计不当，会导致搓丝时应力集中。例如，牙板修边倒角位过小或角度过陡，边缘受力过大，易崩裂。 - **牙板磨损** 牙板切口磨损后不锋利，搓丝时需更大压力，增加崩裂风险。 ### **三、解决方案** #### **1. 优化材料与热处理** - **更换DC53供应商** 选择冶炼工艺更优的DC53材料，确保纯净度高、碳化物分布均匀。 - **调整回火工艺** 采用三次回火（560℃×1小时），确保残余奥氏体充分分解，提升韧性。回火后硬度控制在58-60HRC。 - **检查Q195光钉质量** 对光钉进行退火处理，消除表面缺陷，确保硬度均匀。 #### **2. 改进工艺参数** - **降低机速** 将机速调整至120-150转/分钟，减少切削力波动。 - **加强润滑** 搓丝时使用专用冷却液，降低摩擦生热，提升牙板寿命。 #### **3. 优化牙板设计** - **调整牙型参数** 优化牙长、牙深及修边角度，避免应力集中。例如，修边倒角位增大，角度放缓。 - **定期修磨牙板** 牙板切口磨损后及时修磨，保持锋利度。 #### **4. 其他建议** - **检查设备稳定性** 确保搓丝机性能稳定，避免振动导致牙板受力不均。 - **进行金相检测** 对崩裂牙板进行金相分析，确认碳化物分布、晶粒度及组织状态，针对性改进。

赞同回复
