半圆剪模如何把线材剪平？

￥2

阿白

回答 1

发帖 40

关注者 3

发布于2025-10-20 12:31:04 244浏览 3回答

一模二冲半圆剪刀如何把线材剪平整

我要回答

全部回答

春夏秋冬

回答 6568

发帖 1555

关注者 153

2025-10-20 13:12:24

以前有这样的帖子，大佬可以搜索一下

赞同回复

春夏秋冬

回答 6568

发帖 1555

关注者 153

2025-10-20 13:17:01

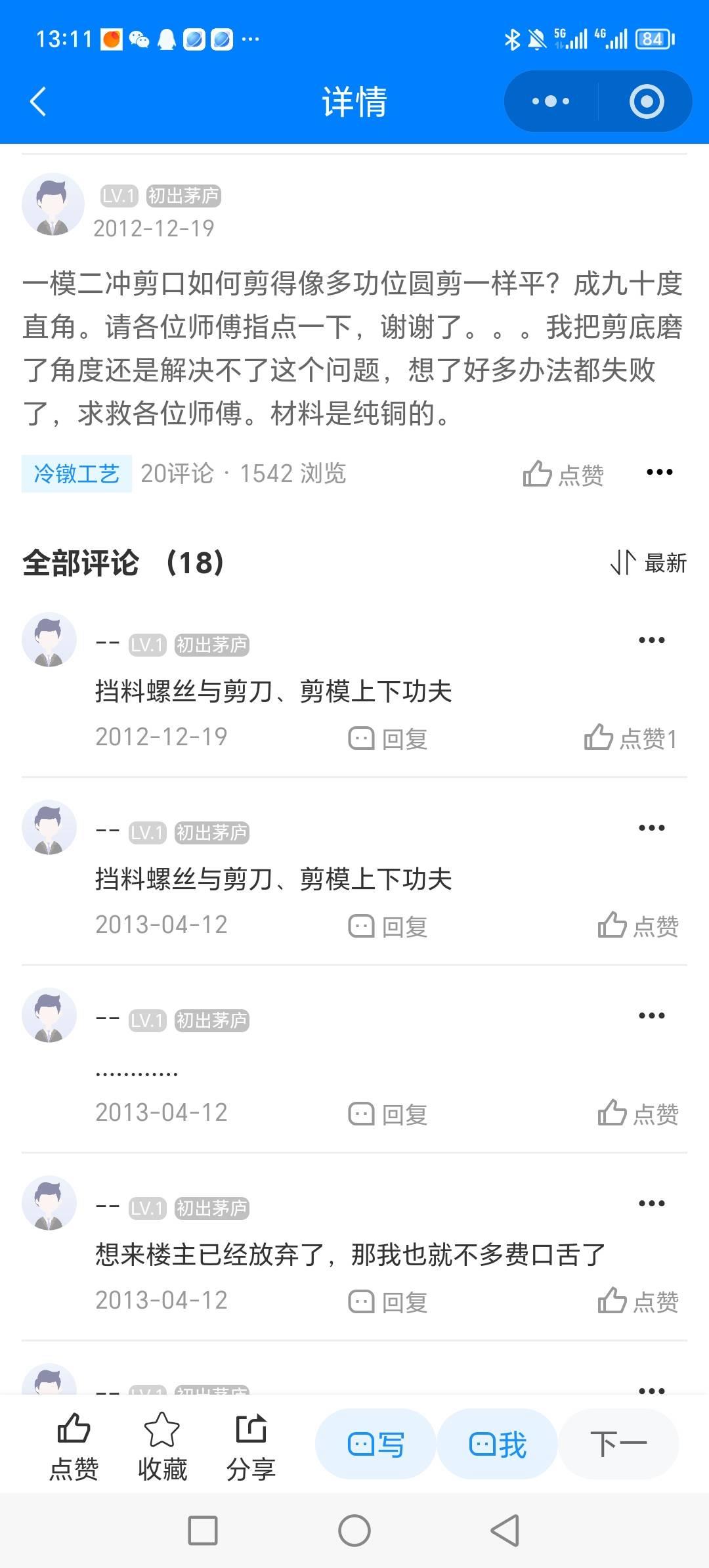

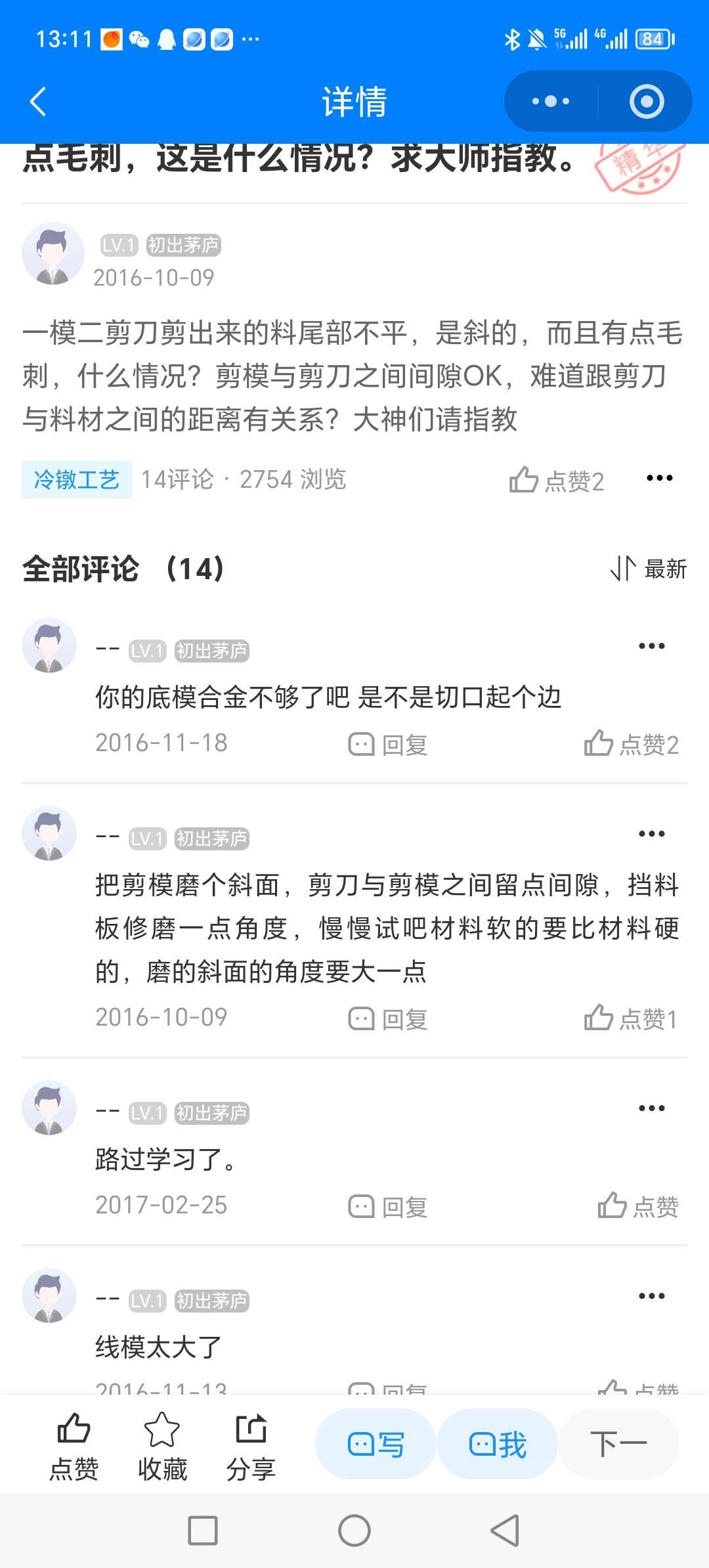

大佬，看图，找的以前大佬的帖子

赞同回复

186****6726

回答 6568

发帖 1555

关注者 153

186****6726 2025-10-20 15:52:36

回复春夏秋冬:

涨知识了

春夏秋冬

回答 6568

发帖 1555

关注者 153

春夏秋冬 2025-10-20 17:49:15

回复186****6726:

相互学习，

AI助手的回答供参考

回答 1309

发帖 0

关注者 159

2025-10-20 12:32:01

要实现半圆剪模或一模二冲半圆剪刀对线材的平整剪切，需从模具设计、间隙控制、脱料结构、材料适配及工艺优化五个核心环节入手，具体技术要点如下： ### **一、模具设计：精准定位与结构优化** 1. **半圆定位槽设计** - 模具工作面需开设与线材直径匹配的半圆形定位槽，槽深通常为线材直径的1/2至2/3，确保剪切时线材稳定嵌入，避免偏移导致切口倾斜。 - 定位槽边缘需倒角处理（R0.1-0.2mm），减少线材嵌入时的摩擦阻力，防止材料变形。 2. **一模二冲协同设计** - 双冲头结构需对称布置，冲头间隙差控制在±0.01mm以内，确保同时接触线材，避免单侧受力导致剪切面歪斜。 - 冲头刃口采用双角度设计（主剪切角15°-20°，副剪切角5°-8°），分阶段切断材料，减少剪切力集中。 ### **二、间隙控制：关键参数精准匹配** 1. **剪切间隙公式** - 理论间隙值：\( G = k \cdot t \)（\( t \)为线材厚度，\( k \)为材料系数，碳钢取0.08-0.12，不锈钢取0.06-0.10）。 - 实际调整：通过试模确定最佳间隙，例如Φ3mm不锈钢线材，初始间隙设为0.03mm，根据剪切面光洁度微调至0.025-0.035mm。 2. **间隙一致性保障** - 采用线切割加工模具刃口，表面粗糙度Ra≤0.8μm，确保间隙均匀。 - 装配时使用红丹粉检测间隙分布，局部偏差超0.01mm需返工修正。 ### **三、脱料结构：避免材料二次变形** 1. **弹性脱料设计** - 模具内集成氮气弹簧或聚氨酯脱料板，脱料力需大于剪切力的15%，确保剪切后线材迅速脱离冲头。 - 脱料板工作面开设避让槽，深度比线材直径大0.1-0.2mm，防止脱料时刮伤材料。 2. **浮动下模结构** - 下模采用浮动式设计，通过弹簧或液压装置实现剪切时下压、脱料时上浮，保持线材水平状态。 - 浮动行程需大于线材直径的1/3，确保充分脱料。 ### **四、材料适配：针对线材特性优化** 1. **硬度匹配** - 模具材料选用DC53或SKH-9高速钢，热处理硬度HRC58-62，适应高强度线材（如弹簧钢）剪切需求。 - 对于软质线材（如铜、铝），可采用预硬态P20模具钢，降低开裂风险。 2. **润滑处理** - 剪切前在线材表面喷涂MoS₂润滑剂，减少摩擦系数至0.05以下，降低剪切力波动。 - 模具刃口镀TiN涂层，提高耐磨性并减少粘料现象。 ### **五、工艺优化：参数动态调整** 1. **剪切速度控制** - 液压机剪切速度设为10-20mm/s，避免高速冲击导致材料崩裂。 - 机械压力机采用低速（50-100spm）高刚性模式，减少振动影响。 2. **在线检测与反馈** - 配备激光测距仪实时监测剪切面垂直度，偏差超0.5°时自动停机调整。 - 采集剪切力数据生成趋势图，提前预警模具磨损或间隙变化。 ### **应用案例验证** - **某汽车零部件厂**：采用上述方案对Φ5mm高强钢线材进行剪切，剪切面光洁度达Ra1.6μm，垂直度偏差≤0.3°，模具寿命从5万次提升至15万次。 - **3C电子行业**：针对Φ0.8mm不锈钢微细线材，通过减小间隙至0.008mm并优化脱料结构，实现无毛刺剪切，产品合格率从82%提升至98%。通过系统化设计模具结构、精准控制间隙参数、优化脱料与材料适配方案，并结合动态工艺调整，可显著提升半圆剪模及一模二冲剪刀对线材的剪切平整度，满足高精度制造需求。

赞同回复
